雙級粉碎機又叫做雙錘式破碎機，它相當于兩臺錘破合二為一，兩套轉子串連使用，它具有結構簡樸，破碎比大，生產效率高等特點，干濕物料均可用來破碎，雙級粉碎機設備也可根據用戶粉碎要求調整蓖條間隙，改變出料粒度以滿足不同用戶的不同需求。雙級粉碎機在市場上受歡迎程度這么高，自然跟它獨特的內部結構及其工作原理是分不開的，下面吉宏機械的技術員就給大家詳細介紹下雙級粉碎機的結構組成及工作原理。

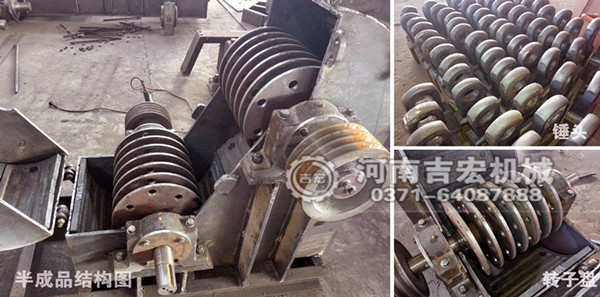

雙級粉碎機結構圖

        雙級粉碎機是由機殼、轉子、主軸、打擊板、錘頭等及一些其他零配件組成的：
        1.雙級粉碎機的機殼由上機體、后上蓋、左側壁和右側壁組成，各部分用螺栓連結成一體，上部開有進料口,內部鑲有高錳鋼襯板，磨損后可以更換，機殼和軸之間漏灰現象十分嚴重，為了防止漏灰，設有軸封。機殼下部直接安放在混凝土基礎上，并用地腳螺栓固定。為了便于檢修、調整和更換蓖條，下機體的前后兩面都開有一個檢修孔。為了便于檢修、更換錘頭方便，兩側壁也對稱的開有檢修孔。
        2.轉子由主軸、圓盤、銷軸等組成，圓盤上開有6個均勻分布的銷孔，通過銷軸將6-8個錘頭懸掛起來。為了防止圓盤和錘子的軸向竄動。銷軸兩端用鎖緊螺母固定。轉子支承在兩個滾動軸承上。此外，為了使轉子在運動中儲存一定的動能，避免破碎大塊物料時，錘頭的速度損失不致過大和減小電動機的尖峰負荷，在主軸的一端還裝有一個飛輪。
        3.主軸是支承轉子的主要零件，沖擊力由它來承受。因此，要求其材質具有較高的韌性和強度。通常斷面為圓形，且有平鍵和其他零件連接。
        4.打擊板有兩塊，折線型。一個可以調整，一個是固定的。調整的一個靠的是安裝在箱體上的螺桿裝置。
        5.錘頭是主要的工作部件。其質量、形狀和材質對雙級粉碎機的生產能力有很大的影響。因此，根據不同的進料尺寸來選擇適當的錘頭質量。錘頭用合金鑄造而成，是一般錳鋼錘頭壽命的3倍以上！
        雙級粉碎機的工作原理是這樣的：粉碎機在工作的時候，在電機的帶動下，互相串聯的兩套轉子同時在做著高速的運轉，粉碎機的物料在粉碎機腔內經過上級轉子的擊碎之后立即被飛速旋轉的下級轉子的錘頭再次細碎，粉碎腔內的物料互相飛速碰撞，互相粉碎從而達到細碎的狀態，使粉碎出的物料粒度85%以上都小于2mm。



雙級粉碎機發貨現場

        雙級粉碎機的特色是無篩底設計，因此不用擔心高濕物料堵塞及糊堵篩板的問題；另外它采用上下兩級轉子粉碎，出料粒度更為均勻，而且基本可控制在2mm以下。雙級錘式破碎機結構的精心設計、部件的精工細作使其不僅可以針對石灰石、煤矸石等中硬度物料一破成型，而且成品石子骨料粒形立體粒度均勻，為客戶節省了大量的生產成本，帶來了豐厚的經濟效益，是很多客戶生產工作的優選設備。
